كيف يعمل نظام قيادة سلسلة النقل؟

يعد نظام محرك سلسلة النقل مكونًا حاسمًا في العديد من التطبيقات الصناعية ، مما يسهل الحركة السلسة والفعالة للمواد. كمورد لسلسلة النقل ، شاهدت بشكل مباشر أهمية ووظائف هذه الأنظمة. في هذه المدونة ، سوف أتغذى على كيفية عمل نظام محرك سلسلة النقل ، واستكشاف مكوناته ومبادئ التشغيل والتطبيقات.

مكونات نظام محرك سلسلة النقل

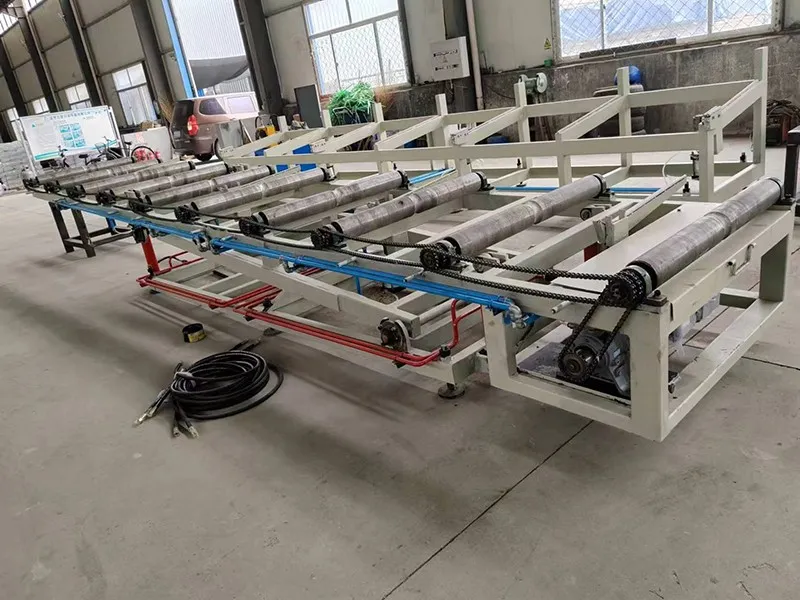

سلسلة النقل

في قلب النظامسلسلة النقل. تم تصميم سلاسل النقل لحمل ونقل مواد مختلفة ، من أجزاء صغيرة إلى أحمال ثقيلة. عادة ما تكون مصنوعة من فولاذ عالي القوة أو غيرها من المواد المتينة لتحمل قسوة الاستخدام المستمر. تتكون السلسلة من سلسلة من الروابط المترابطة ، والتي يمكن أن تكون من أشكال وأحجام مختلفة اعتمادًا على التطبيق المحدد. على سبيل المثال ، يتم استخدام سلاسل الأسطوانة بشكل شائع في التطبيقات التي تكون هناك حاجة إلى حركة سلسة وحمل عالي الحمل. تقلل البكرات الموجودة على السلسلة من الاحتكاك أثناء تحركها على طول السفن ، مما يتيح نقل الطاقة الفعال.

Sprockets

Sprockets هي عجلات مسننة تتشابك مع سلسلة النقل. وهي ضرورية لنقل الطاقة من مصدر محرك الأقراص إلى السلسلة. هناك نوعان رئيسيان من السبلات في نظام محرك سلسلة النقل: محرك Sprockets و Drockets المتكررة. يتم توصيل ضرس محرك الأقراص بمصدر الطاقة ، مثل المحرك الكهربائي. أثناء تدوير المحرك ، يحول ضرس محرك الأقراص ، والذي بدوره ينقل سلسلة النقل. من ناحية أخرى ، يتم استخدام Sprockets العاطل لتوجيه السلسلة والحفاظ على التوتر المناسب. إنهم لا يتلقون الطاقة بشكل مباشر ولكنهم يلعبون دورًا حاسمًا في ضمان تشغيل السلسلة السلس.

وحدة القيادة

وحدة القيادة مسؤولة عن توفير الطاقة اللازمة لنقل سلسلة النقل. وعادة ما يتكون من محرك كهربائي وصندوق تروس واقتران. يولد المحرك الكهربائي قوة الدوران ، ويستخدم علبة التروس لضبط سرعة وعزم الدوران للمحرك لتتناسب مع متطلبات نظام النقل. يربط الاقتران المحرك وصندوق التروس ، مما يضمن نقل الطاقة الآمن والفعال.

الإطار ويدعم

يوفر الإطار والدعم الأساس الهيكلي لنظام محرك سلسلة النقل. إنهم يحتفظون بالسلسلة ، و sprockets ، ووحدة القيادة في مكانها وضمان استقرار النظام بأكمله. عادةً ما يكون الإطار مصنوعًا من الصلب أو الألومنيوم ، ويمكن تخصيصه لتناسب التخطيط المحدد ومتطلبات التطبيق. يتم استخدام الدعم لمنع السلسلة من الترهل والحفاظ على محاذاة مناسبة.

كيف يعمل نظام محرك سلسلة النقل

انتقال الطاقة

يبدأ تشغيل نظام محرك سلسلة النقل بمصدر الطاقة. عند تشغيل المحرك الكهربائي ، يبدأ التدوير. تنتقل الحركة الدورانية من خلال الاقتران إلى علبة التروس. ثم يعدل علبة التروس السرعة والعزم وفقًا لاحتياجات النظام. يتم توصيل عمود الإخراج من علبة التروس بنشر محرك الأقراص. مع تدوير ضرس محرك الأقراص ، تنخرط أسنانه مع روابط سلسلة النقل ، وسحب السلسلة على طول.

حركة سلسلة

بمجرد أن تبدأ السلسلة في التحرك ، فإنها تنتقل على طول المسار المحدد بواسطة Sprockets والإطار. تساعد العزلة العاطلة على توجيه السلسلة والحفاظ عليها في الموضع الصحيح. تتحرك السلسلة في حلقة مستمرة ، تحمل المواد الموضوعة عليها من نقطة إلى أخرى. يمكن ضبط سرعة السلسلة عن طريق تغيير سرعة المحرك أو نسبة التروس في علبة التروس.

معالجة المواد

تم تصميم سلسلة النقل لحمل المواد بعدة طرق. في بعض التطبيقات ، يتم وضع المواد مباشرة على السلسلة. على سبيل المثال ، في مصنع معالجة الأغذية ، قد تحمل السلسلة منتجات غذائية من محطة معالجة إلى أخرى. في حالات أخرى ، قد تكون السلسلة مزودة بمرفقات ، مثل الدلاء أو المنصات ، لعقد المواد. يمكن تخصيص هذه المرفقات لتناسب الشكل وحجم المواد المحددة التي يتم نقلها.

تطبيقات أنظمة قيادة سلسلة النقل

صناعة التصنيع

في الصناعة التحويلية ، تستخدم أنظمة قيادة سلسلة النقل على نطاق واسع لخطوط التجميع. يمكنهم نقل الأجزاء والمكونات بين محطات العمل المختلفة ، مما يسمح بإنتاج كبير فعال. على سبيل المثال ، في مصنع تصنيع السيارات ، يتم استخدام سلاسل الناقل لنقل أجسام السيارات على طول خط التجميع ، حيث تتم إضافة مكونات مختلفة في كل مرحلة.

التعدين والمحاجر

في صناعة التعدين والمحاجر ، يتم استخدام أنظمة قيادة سلسلة النقل لنقل كميات كبيرة من المعادن والصخور. تم تصميم السلاسل لتحمل الظروف القاسية ، بما في ذلك الأحمال الثقيلة والمواد الكاشطة. يمكنهم نقل المواد الملغومة من موقع الاستخراج إلى مصنع المعالجة أو منطقة التخزين.

المعالجة الحرارية

في عمليات معالجة الحرارة ، تلعب أنظمة قيادة سلسلة الناقل دورًا حيويًا. على سبيل المثال ، في أعقد الفرنأو أفرن خفف مستمر، يتم استخدام السلسلة لنقل قطع العمل من خلال الفرن بسرعة تسيطر عليها. هذا يضمن التدفئة الموحدة والتبريد للمواد ، وهو أمر ضروري لتحقيق الخصائص الميكانيكية المطلوبة.

مزايا أنظمة قيادة سلسلة النقل

كفاءة عالية

تكون أنظمة محرك سلسلة النقل فعالة للغاية في نقل المواد. يمكنهم نقل كميات كبيرة من المواد عبر مسافات طويلة مع الحد الأدنى من استهلاك الطاقة. تتيح الحركة المستمرة للسلسلة تدفقًا ثابتًا للمواد ، مما يقلل من الحاجة إلى التعامل اليدوي وزيادة الإنتاجية.

التنوع

هذه الأنظمة متعددة الاستخدامات للغاية ويمكن تخصيصها لتناسب مجموعة واسعة من التطبيقات. يمكن إجراء سلسلة النقل بأحجام وتكوينات مختلفة ، ويمكن تصميم المرفقات مع المتطلبات المحددة للمواد التي يتم نقلها. هذا يجعلها مناسبة لمختلف الصناعات ، من معالجة الأغذية إلى التصنيع الثقيل.

متانة

سلاسل الناقل مصنوعة من مواد عالية الجودة ، مما يجعلها متينة للغاية. يمكنهم تحمل الأحمال الثقيلة ودرجات الحرارة العالية والبيئات القاسية. مع الصيانة المناسبة ، يمكن أن يكون لنظام محرك سلسلة النقل عمر خدمة طويل ، مما يقلل من الحاجة إلى بدائل متكررة.

الصيانة واستكشاف الأخطاء وإصلاحها

صيانة منتظمة

لضمان التشغيل الموثوق لنظام محرك سلسلة النقل ، تكون الصيانة العادية ضرورية. ويشمل ذلك تشحيم السلسلة ، والتحقق من توتر السلسلة ، وتفتيش سبوكت للارتداء. يساعد التزييت على تقليل الاحتكاك والارتداء على السلسلة والسبوكت ، مما يطيل عمر خدمتهم. يعد التحقق من توتر السلسلة أمرًا مهمًا لأن سلسلة فضفاضة أو ضيقة يمكن أن تسبب مشاكل مثل انزلاق السلسلة أو التآكل المفرط.

استكشاف الأخطاء وإصلاحها

تشمل المشكلات الشائعة في نظام محرك سلسلة النقل كسر السلسلة ، وارتداء ضرس ، وخاطئة. يمكن أن يكون سبب كسر السلسلة بسبب التحميل الزائد أو التعب أو التثبيت غير السليم. يمكن أن يحدث ارتداء ضرس بسبب الاحتكاك والطبيعة الكاشطة للمواد التي يتم نقلها. يمكن أن يؤدي اختلال السلسلة أو السبلات إلى التآكل غير المتكافئ وتقليل الكفاءة. عند حدوث هذه المشكلات ، من المهم تحديد السبب الجذري واتخاذ التدابير المناسبة لإصلاحها.

خاتمة

في الختام ، يعد نظام قيادة سلسلة النقل آلية معقدة ولكنها فعالة للغاية لنقل المواد في مختلف الصناعات. تعمل مكوناته معًا في وئام لضمان حركة المواد السلسة والفعالة. كمورد لسلسلة النقل ، أفهم أهمية توفير منتجات عالية الجودة وخدمة عملاء ممتازة. إذا كنت في حاجة إلى نظام محرك سلسلة النقل لعملك ، سواء كان ذلك بالنسبة لمصنع التصنيع أو عملية التعدين أو عملية معالجة الحرارة ، أشجعك على الاتصال بي لمناقشة مفصلة. يمكننا العمل معًا للعثور على الحل الأنسب لمتطلباتك المحددة.

مراجع

• "كتيب سلسلة النقل" من قبل جمعية الشركة المصنعة للسلسلة
• "أنظمة النقل الصناعية: التصميم والتشغيل" بقلم جون دو
